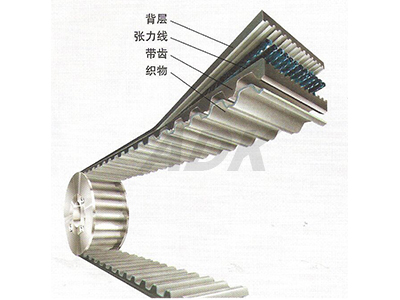

1. 結構組成

頂膠,抗拉體,底膠和包布

2.截面型號:Y,Z,A,B,C,D,E

3.基本參數:

節寬bp,基準寬度bd,基準直徑dd,基準長度Ld(指按帶輪基準 直徑dd 計算的數值)等.

4標記:

由截面代號和基準長度組成,

如A1600表示A型V帶

基準長度為1600mm.

8.2.1 普通V帶的結構和尺寸標準

8.2.2 普通V帶輪的材料和結構

1.材料

鑄鐵:υ300

V帶輪結構圖

(a)實體結構;(b)腹板式;(c)孔板式; (d)輪副式

平帶與V帶的比較

σb2

帶截面產生的應力包括三個部分:

1.由拉力產生的拉應力

2.由離心力產生的拉應力

3.由彎曲產生的彎曲應力

帶的應力分布圖

max=σ1+σb1+σc

由圖可知,帶上最大應力發生在帶的緊邊進入小帶輪處
