什么是同步帶輪？同步帶輪/同步輪傳動特點

同步帶輪又稱同步輪，一般由鋼，鋁合金，鑄鐵，黃銅，等材料制造。內孔有圓孔，D形孔，錐形孔等形式。表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。
1、生產的同步帶輪既為國產化設備的同步帶配套，又能代替進口同步帶輪使用。
2、用戶定制同步帶輪，請?zhí)峁л唸D紙（圖中可不必繪制帶輪的齒形尺寸），可按用戶提供的規格型號、帶輪內孔、鍵槽、寬度等尺寸為用戶繪制帶輪圖紙。
3、同步帶輪完全可以按照用戶需求加工，同樣我廠也可以為用戶制定圖紙。

同步帶輪/同步輪傳動特點

1）傳動準確，工作時無滑動，具有恒定的傳動比；
2）傳動平穩，具有緩沖、減振能力，噪聲低；
3）傳動效率高，可達0.98，節能效果明顯；　
4）維護保養方便，不需潤滑，維護費用低；　
5）速比范圍大，一般可達10，線速度可達50m/s，具有較大的功率傳遞范圍，可達幾瓦到幾百千瓦；　
6）可用于長距離傳動，中心距可達10m以上。
7） 無污染,可在不允許有污染和工作環境較為惡劣的場所下正常工作

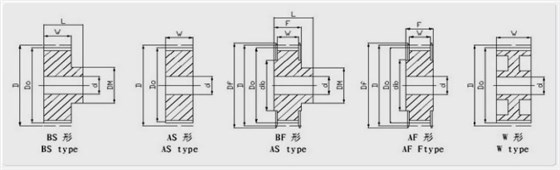

同步帶輪基本結構圖

備注：A--表示同步帶輪不帶臺階 B--表示同步帶輪帶臺階 W--表示同步帶輪兩端有掏空孔（減重量結構） F--表示同步帶輪帶檔片 S--表示同步帶輪不帶檔片

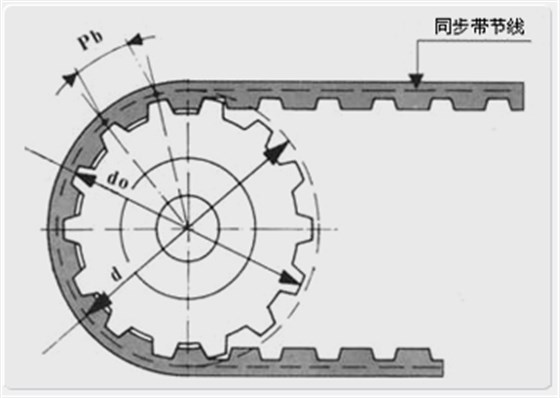

同步帶輪外徑及節圓外徑示意圖

備注：Pb=同步輪節圓或同步帶節線上測得相鄰兩齒的距離。 d=同步輪的節圓直徑。 do=同步輪實際外圓直徑。

同步帶輪表示方法

本文由深圳市合發齒輪機械有限公司，合發齒輪17年只做一件事精密齒輪制造—同步帶輪—同步帶，生產廠家標準件大量庫存當天發貨價格優質保障，集研發.生產.服務一體化，
