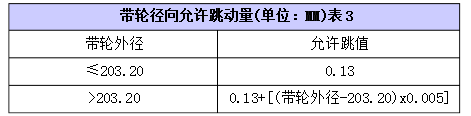

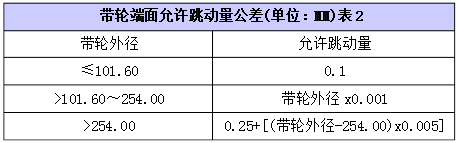

同步帶輪的節圓直徑計算：

     Dp=p×Z/∏

     Dp： 節徑

     Z ： 齒數

    ∏： 圓周率

同步帶輪實際外圓直徑計算：

    De= Dp-2δ

    Dp：節徑

    δ：節頂距

同步帶輪中心距及同步帶節線長計算：

    L’：近似皮帶節線長

    C ：兩軸的中心距

    Dp ：大帶輪的節徑

    dp ：小帶輪節徑

同步帶輪中心距的確定：

    B = L–1.57(Dp+dp)

L： 皮帶節線長

圓弧齒輪傳動設計步驟：

1) 簡化設計：根據齒輪傳動的傳動功率、輸入轉速、傳動比等條件，確定中心距、模數等主要參數。如果中心距、模數已知，可跳過這一步。

2) 幾何設計計算：設計和計算齒輪的基本參數，并進行幾何尺寸計算。

3) 強度校核：在基本參數確定后，進行精確的齒面接觸強度和齒根彎曲強度校核。

4) 如果校核不滿足強度要求，可以返回。
