同步帶輪設計步驟：

1) 簡化設計：根據同步帶輪齒輪傳動的傳動功率、輸入轉速、傳動比等條件，確定中心距、模數等主要參數。如果中心距、模數已知，可跳過這一步。
2) 幾何設計計算：設計和計算同步帶輪齒輪的基本參數，并進行幾何尺寸計算。
3) 強度校核：在基本參數確定后，進行精確的齒面接觸強度和齒根彎曲強度校核。
4) 如果校核不滿足強度要求，可以返回

同步帶輪的優點

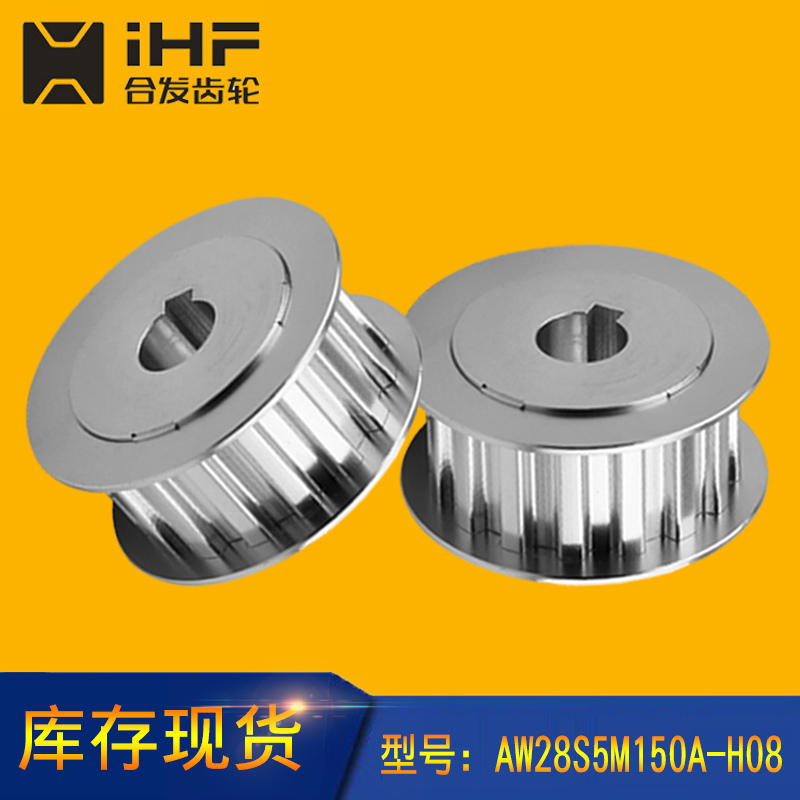

同步帶輪傳動是由一根內周表面設有等間距齒的封閉環形膠帶和相應的帶輪所組成。運動時，帶齒與帶輪的齒槽相嚙合傳遞運動和動力，是一種嚙合傳動，因而具有齒輪傳動、鏈傳動和平帶傳動的各種優點。
同步帶按材質可分為氯丁橡膠加纖維繩同步帶，聚氨酯加鋼絲同步帶，按齒的形目前主要分為梯形齒同步帶和圓弧齒同步帶兩大類，按帶齒的排布面又可分為單面齒同步帶和雙面齒同步帶。同步帶傳動具有準確的傳動比，無滑差，可獲得恒定的速比，可精密傳動,傳動平穩，能吸震，噪音小，傳動速比范圍大，一般可達1∶10，允許線速度可達50m/s，傳動效率高，一般可達98℅―99℅。傳遞功率從幾瓦到數百千瓦。結構緊湊還適用多軸傳動，張緊力小，不需潤滑，無污染，因而可在不允許有污染和工作環境較為惡劣的場合下正常工作。
產品用途
可允許在有污染和工作環境較為惡劣的場合下工作。如∶機械制造、汽車飛機、紡織、輕工、化工、冶金、礦山、軍工、儀器、儀表機床、農業機械及商業機械傳動中。
