同步帶輪的齒形型號和節距等嚙合參數與同步帶的相同，(具體可以參考ihf齒輪對圓弧齒同步帶和梯形齒同步帶寫的兩篇文章) 需要確定的只是帶輪齒數(或直徑)和同步輪結構等。

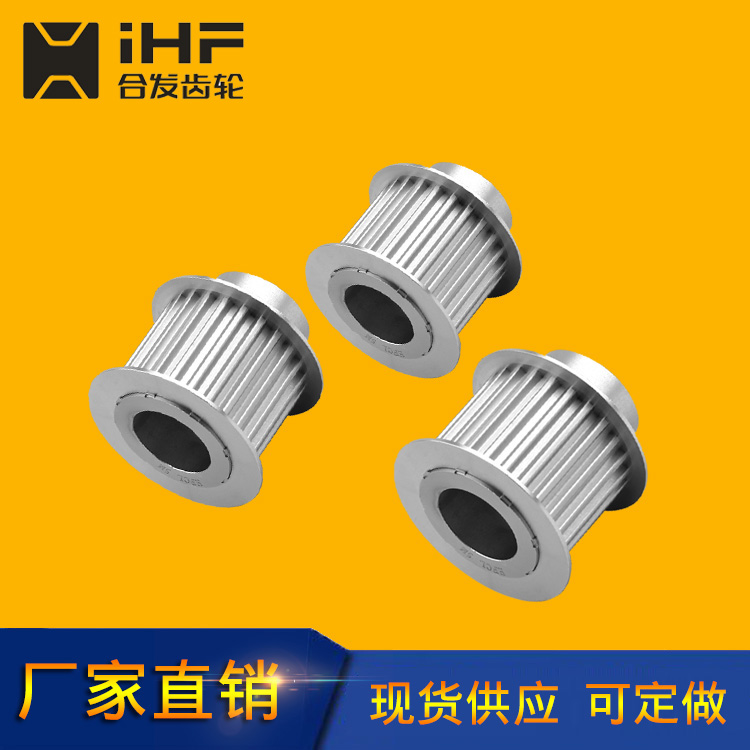

同步帶輪的齒數(或直徑)一般是先確定小帶輪的齒數，再按傳動比來定大輪齒數。為了保證同步帶的應有壽命，小同步帶輪的直徑要大于表中的允許最小彎曲直徑，再折算成最小齒數。只要結構和成本允許，從同步帶的壽命考慮，小輪的齒數比允許的最小齒數稍多些為好。小輪的齒數確定后，根據傳動比就可確定大輪的齒數了。再根據結構確定兩帶輪的中心距，按同步帶的節距計算出節線長度或總齒數。至此，傳動參數就全部確定完了。同步帶輪的結構有很多種，從形狀上可分為無凸緣B型的(分只有兩端帶擋片的輪齒部分BF 和 無擋片的齒輪部分BS)和有凸緣的A型，即除了有兩端帶擋片的輪齒部分外還有一段圓柱凸緣(分有擋片的AF型 和無擋片的AS型)。詳細請參考 產品中心的同步帶輪頁面

從與軸聯結的方式看，可分三種：即螺釘、鍵和漲套(即所謂的免鍵聯結)。
